Práca v blízkosti elektrických zariadení pod napätím vždy prináša určitú mieru rizika. Aj dobre navrhnuté rozvádzače, transformátory a ovládacie panely sa môžu stať nebezpečnými, ak dôjde k poruche alebo k chybe obsluhy počas práce. Jedným z jednoduchých, no veľmi účinných opatrení je umiestnenie izolačných kobercov pred elektrické zariadenia, aby pracovníci stáli na ochrannej, nevodivej ploche.
Naša spoločnosť sa špecializuje na výrobu elektroizolačných kobercov, ktoré podporujú bezpečnejšie pracovné postupy v prostrediach s nízkym, stredným aj vysokým napätím. Vyrábame a certifikujeme gumové podlahové krytiny podľa normy IEC 61111:2009, pomáhame zákazníkom vybrať správnu triedu a hrúbku a poskytujeme dokumentáciu, ktorá uľahčuje dodržiavanie predpisov pre manažérov bezpečnosti a inžinierov.
Čo je elektroizolačný koberec a prečo ho potrebuje každé elektrické pracovisko
Elektroizolačný koberec, často označovaný aj ako elektrický izolačný koberec alebo rozvádzačový izolačný koberec, je vulkanizovaná gumová podlahová krytina navrhnutá na zníženie rizika úrazu elektrickým prúdom. Ukladá sa na podlahu pred rozvádzače, ovládacie panely alebo iné zariadenia pod napätím s cieľom vytvoriť kontrolovanú, nevodivú stojacu plochu. Keď ľudia vyhľadávajú informácie o tom, čo je elektroizolačný koberec, presne toto majú na mysli: spoľahlivú izolačnú bariéru medzi pracovníkom a zemou.
Je dôležité vnímať elektroizolačný koberec ako doplnkovú vrstvu ochrany, nie ako náhradu ostatných bezpečnostných opatrení. Aj ten najkvalitnejší elektroizolačný gumový koberec určený na elektrickú bezpečnosť musí vždy fungovať v kombinácii s izolačnými rukavicami, izolačnou obuvou, postupmi lockout/tagout, ochrannými zábranami a odborným školením. Pri podpore zákazníkov vždy vysvetľujeme, že koberec je jedným článkom širšieho bezpečnostného reťazca, ktorý začína správnym posúdením rizík a končí jasne definovanými postupmi priamo na pracovisku.
Elektroizolačný koberec:
- znižuje krokové a dotykové napätie pred zariadeniami pod napätím,
- definuje jasnú a bezpečnú stojacu zónu pre elektrikárov,
- zlepšuje protišmykové vlastnosti v porovnaní s hladkými betónovými podlahami,
- pomáha plniť interné bezpečnostné predpisy aj požiadavky externých auditov.
Elektroizolačné koberce sa používajú v širokom rozsahu napätí – od nízkonapäťových rozvádzačov okolo 400 V až po inštalácie s napätiami v desiatkach kilovoltov. Výber správnej triedy elektroizolačného koberca pre rozvádzače je kritický, pretože každá trieda je navrhnutá pre konkrétny rozsah pracovného napätia. V našom portfóliu sa zameriavame na certifikované elektroizolačné koberce pre profesionálne a priemyselné prostredie, ktoré vyvážame do mnohých krajín, kde platia prísne bezpečnostné predpisy.
Typické pracoviská, ktoré vyžadujú elektroizolačný koberec
Najbežnejším použitím elektroizolačného koberca v elektrických miestnostiach je jeho inštalácia pred nízko- a vysokonapäťové rozvádzače. Všade tam, kde obsluha pracuje alebo vykonáva údržbu na rozvádzačoch, MCC systémoch alebo ovládacích paneloch, by mala stáť na správne zvolenom elektroizolačnom koberci. Platí to pre veľké transformátorové stanice aj pre malé miestnosti, ktoré obsahujú iba jeden hlavný rozvádzač budovy. Aj malé prevádzky dosiahnu jasné zlepšenie bezpečnosti jednoduchou inštaláciou elektroizolačného koberca pred rozvádzače.
Okrem tradičných miestností na distribúciu elektrickej energie sa elektroizolačné koberce používajú aj v transformátorových poliach, rozvodniach, priemyselných závodoch, železničnej a metro infraštruktúre a v moderných dátových centrách. Mnohí zákazníci umiestňujú elektroizolačné podlahové koberce s vysokým napäťovým zaradením aj pred skúšobné stoly, kde prebiehajú merania pod napätím, alebo pred UPS systémy a generátorové rozvádzače v kritických budovách. Z našich skúseností vyplýva, že každé pracovisko, kde sa osoba môže pohybovať v blízkosti častí pod napätím, by malo byť posúdené z hľadiska možného použitia elektroizolačného koberca.
Typické aplikácie zahŕňajú:
- transformátorové stanice a vysokonapäťové rozvodne,
- nízko- a strednonapäťové rozvodne v priemyselných závodoch,
- riadiace miestnosti, MCC systémy a ovládacie panely,
- skúšobné stoly a servisné dielne,
- dátové centrá a kritické IT priestory.
Ako elektroizolačný koberec funguje v bezpečnostnom reťazci
Princíp fungovania je jednoduchý: elektroizolačný koberec zabraňuje prechodu elektrického prúdu cez telo pracovníka do zeme. Ak sa osoba náhodne dotkne živej časti zariadenia a zároveň stojí na vodivej podlahe, jej telo sa môže stať cestou poruchového prúdu. Keď však stojí na elektroizolačnom koberci, odpor medzi chodidlami a podlahou je výrazne vyšší, čo podstatne znižuje riziko prechodu nebezpečného elektrického prúdu cez telo.
Aby tento princíp fungoval správne, musí byť elektroizolačný koberec správne zvolený, nainštalovaný a udržiavaný. Mal by byť kombinovaný s postupmi lockout/tagout, výstražným značením, ochrannými zábranami, izolačnými osobnými ochrannými prostriedkami a pravidelným školením. Mnohí zákazníci sa nás tiež pýtajú, ako elektroizolačný koberec funguje a či je jeho použitie povinné. Miestne predpisy sa líšia, no bezpečnostní manažéri často považujú požiadavky na elektroizolačné koberce za súčasť štandardného bezpečnostného konceptu pre práce pod napätím alebo pre práce v rozvodniach, kde môžu byť následky chyby veľmi vážne.
Normy elektroizolačných kobercov a triedy IEC 61111:2009
Kľúčovou medzinárodnou normou pre elektroizolačné koberce z elastoméru je IEC 61111:2009. Táto norma definuje päť tried (0 – 4), skúšobné metódy a kritériá prijateľnosti pre koberce používané ako podlahová krytina na elektrickú ochranu pracovníkov. Pri vývoji nových výrobkov sa touto normou vždy riadime, aby si naši zákazníci mohli byť istí, že elektroizolačné koberce spĺňajú uznávané medzinárodné požiadavky.
V prístupe IEC pojem „trieda“ neoznačuje kvalitu výrobku, ale napäťové zaradenie. Každá trieda má definované maximálne pracovné napätie, skúšobné napätie a napätie odolnosti. Napríklad pri vyhľadávaní výrazu elektroizolačný koberec trieda 0 do 1000 V ide zvyčajne o koberce určené pre nízkonapäťové rozvádzače do 1 kV. Triedy 2 až 4 sú určené pre vyššie napätia, napríklad v strednonapäťových a vysokonapäťových rozvodniach. Naše elektroizolačné koberce sú certifikované podľa IEC 61111:2009 a sú jasne označené trvalou pozdĺžnou páskou po celej dĺžke role.
Prehľad tried IEC 61111 (0 – 4)
Z praktického hľadiska sa elektroizolačný koberec triedy 0 najčastejšie vyberá pre nízkonapäťové inštalácie, ako sú hlavné rozvádzače, MCC systémy a menšie transformátorové miestnosti. Keď sa zákazníci pýtajú na použitie elektroizolačného koberca triedy 0, odporúčame im overiť najvyššie systémové napätie na rozvádzači a potvrdiť, že trieda 0 je podľa platných predpisov postačujúca. Pri vyšších napätiach, napríklad v poliach 11 kV alebo 22 kV, sa zvyčajne prechádza na triedy 2 až 4.
Elektroizolačný koberec triedy 2 pre rozvodne je bežný v mnohých priemyselných a energetických prevádzkach, kde sú poruchové úrovne vysoké. Triedy 3 a 4 sa používajú v náročných strednonapäťových a vysokonapäťových transformátorových poliach, kde musia byť bezpečnostné rezervy mimoriadne konzervatívne. V našom sortimente interné označenia, ako napríklad DEK0, DEK2, DEK3 a DEK4, zodpovedajú rôznym triedam a povrchovým úpravám, no vždy ich vysvetľujeme jednoduchým spôsobom, aby zákazníci nemali pocit, že čítajú katalóg kódov namiesto zrozumiteľného sprievodcu normou IEC 61111:2009 pre triedy 0, 1, 2, 3 a 4.
Zhoda s normami, označenie a dokumentácia
Správne označenie elektroizolačného koberca je nevyhnutné pre jeho bezpečné používanie. Podľa normy IEC 61111:2009 a súvisiacich predpisov by mal koberec obsahovať informácie, ako je označenie normy, trieda, výrobca, rok výroby a prípadne kategória. Používame trvalo vulkanizovanú pozdĺžnu pásku a razenie, aby tieto údaje zostali čitateľné počas celej životnosti výrobku.
Rovnako dôležitá je dokumentácia. Bezpečnostní manažéri by mali uchovávať certifikáty, skúšobné protokoly a vyhlásenia o zhode spolu s dokumentáciou k bezpečnosti pracoviska. Pre náš sortiment elektroizolačných kobercov poskytujeme technické listy, certifikáty a EÚ vyhlásenia o zhode, aby zákazníci mohli kedykoľvek preukázať splnenie požiadaviek. Mnohí ľudia vyhľadávajú informácie o požiadavkách na označenie elektroizolačných kobercov alebo o elektroizolačných kobercoch certifikovaných podľa IEC 61111:2009, pretože audítori očakávajú jasný dôkaz, že koberce boli správne otestované, nainštalované a udržiavané.
Kľúčové technické parametre pri výbere elektroizolačného koberca
Pri výbere elektroizolačného koberca pre novú alebo existujúcu inštaláciu ovplyvňuje konečné rozhodnutie viacero technických parametrov. Najdôležitejšie sú trieda a napäťové zaradenie, po ktorých nasledujú hrúbka, povrchová úprava (jemne drážkovaná alebo s textilným odtlačkom), farba, plošná hmotnosť, šírka a dĺžka role. Zákazníci, ktorí porovnávajú elektroizolačné koberce s hrúbkou 3 mm a 4 mm alebo podobné varianty, často zistia, že pre bezpečnosť je dôležitejšia správna trieda a korektná inštalácia než malé rozdiely v hrúbke.
Hrúbka a hustota ovplyvňujú mechanickú odolnosť, komfort pri státí a hmotnosť. Hrubší koberec môže lepšie odolávať intenzívnej prevádzke a byť pohodlnejší, no zároveň je ťažší na manipuláciu a môže vyžadovať viac úsilia pri inštalácii. Povrchová štruktúra ovplyvňuje priľnavosť a jednoduchosť čistenia, zatiaľ čo farba zlepšuje viditeľnosť a poriadok na pracovisku. V našej výrobe používame pre všetky koberce vulkanizovaný elastomér, s povrchmi ako jemne drážkovaný alebo s textilným odtlačkom, ktoré poskytujú vyvážený pomer protišmykových vlastností, údržby a odolnosti proti opotrebovaniu.
Hlavné technické parametre:
- trieda a napäťové zaradenie podľa IEC 61111:2009,
- hrúbka a hustota (mechanická odolnosť a komfort),
- povrchová úprava: jemne drážkovaná, hladká alebo s textilným odtlačkom,
- farba: sivá, tmavosivá, žltá alebo čierna,
- šírka role, dĺžka a možnosti rezania.
Vplyv parametrov na bezpečnosť a používanie
|
Parameter
|
Vplyv na bezpečnosť
|
Vplyv na každodenné používanie
|
|
Trieda / napäťové zaradenie
|
Rozhodujúce pre elektrickú ochranu
|
Musí zodpovedať najvyššiemu systémovému napätiu
|
|
Hrúbka
|
Nepriamy vplyv cez mechanickú integritu
|
Komfort, hmotnosť, jednoduchosť manipulácie
|
|
Povrchová úprava
|
Znižuje riziko pošmyknutia na vlhkom povrchu
|
Náročnosť čistenia, odolnosť proti znečisteniu
|
|
Farba
|
Pomáha identifikovať bezpečné zóny
|
Podporuje poriadok a vizuálne kontroly
|

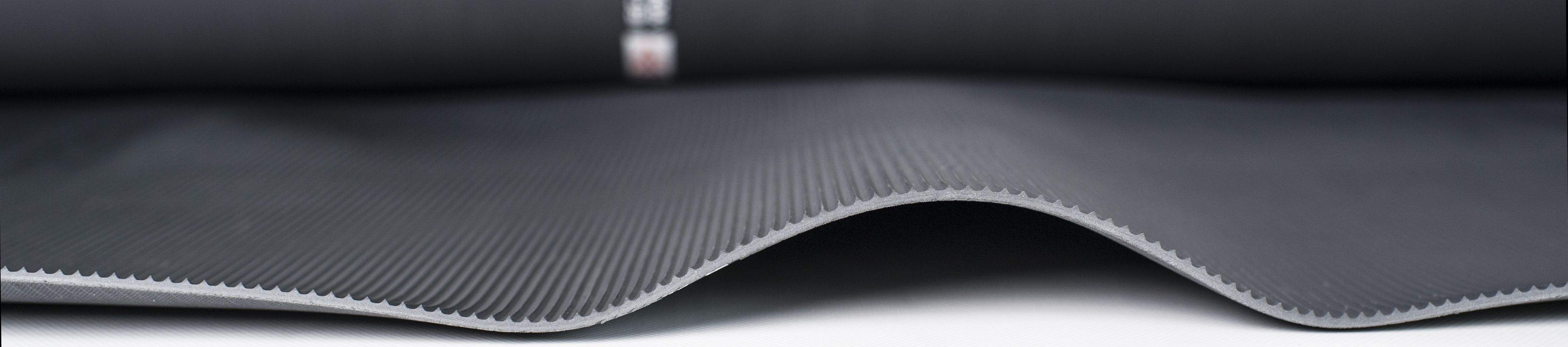

Povrchová úprava, protišmykové vlastnosti a ergonómia
Povrchová úprava je často podceňovaná pri výbere elektroizolačného koberca, napríklad pri porovnávaní jemne drážkovaného elektroizolačného koberca s inými vzormi. Jemne drážkované povrchy poskytujú dobrú priľnavosť a odvádzajú vlhkosť spod podrážok obuvi, čo je dôležité najmä vtedy, keď pracovníci používajú izolačnú obuv. Povrchy s textilným odtlačkom ponúkajú o niečo mäkší pocit pri státí a sú komfortné v zónach, kde ľudia stoja dlhší čas.
Pri návrhu povrchových vzorov sa snažíme vyvážiť protišmykové vlastnosti, jednoduchosť čistenia a odolnosť proti opotrebeniu. Drážkované elektroizolačné koberce pre rozvádzače musia odolávať oderu pri každodennej prevádzke, no zároveň by nemali zachytávať nečistoty alebo kovové triesky v príliš hlbokých drážkach. V niektorých inštaláciách je vhodnejšou voľbou protišmykový elektroizolačný koberec s textilným odtlačkom, pretože zjednodušuje údržbu a pritom poskytuje dostatočnú priľnavosť. Tieto kompromisy vždy preberáme so zákazníkmi pred odporúčaním konkrétneho povrchového riešenia.
Rozmery, rezanie a prispôsobenie

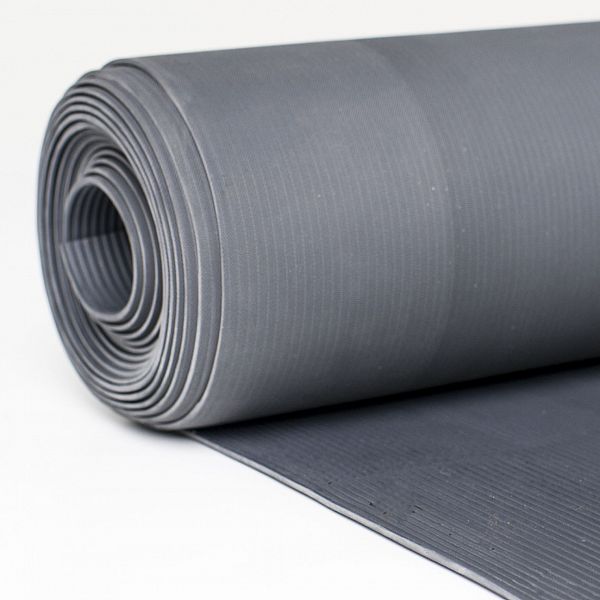

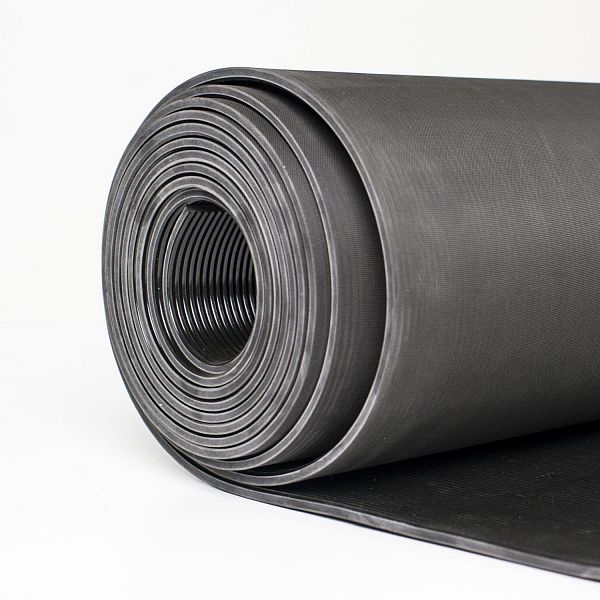

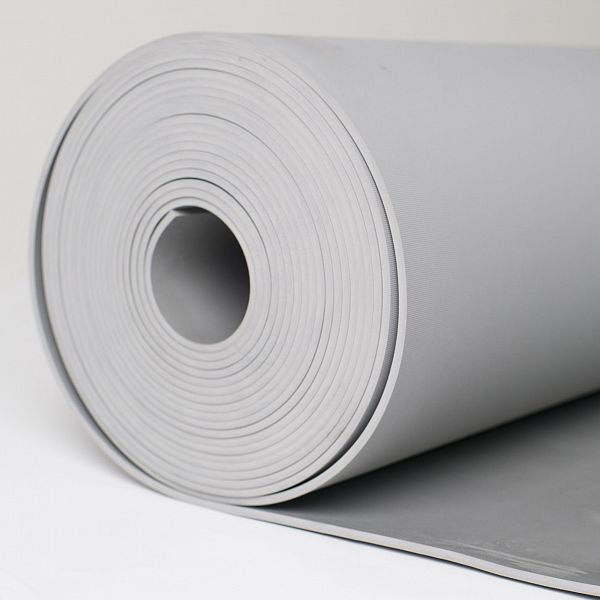

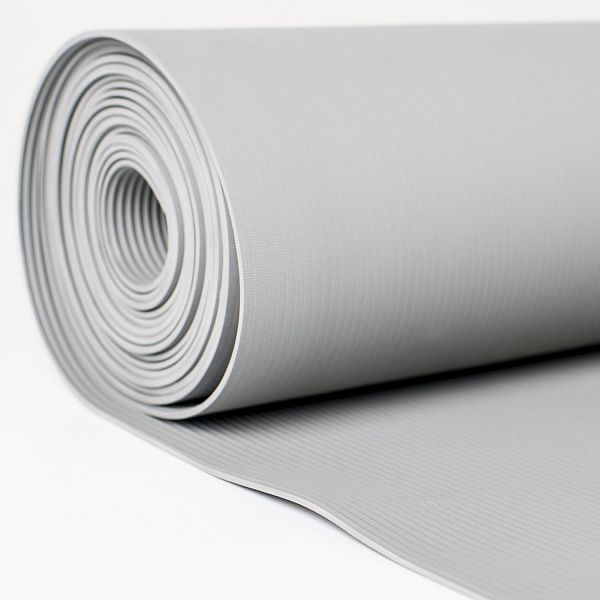

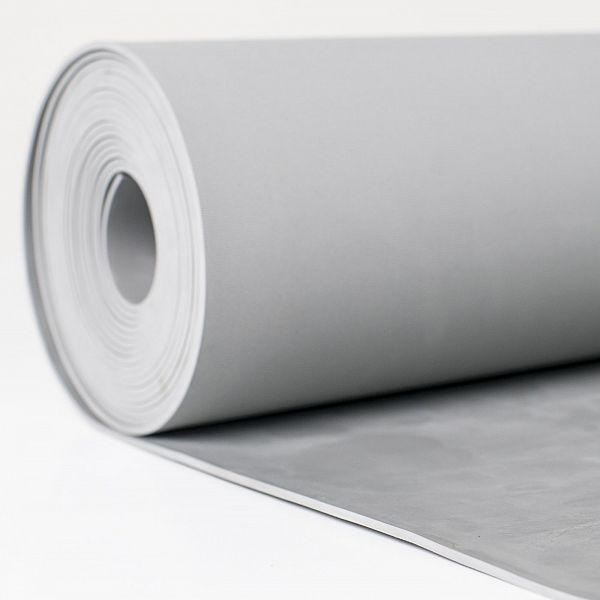

Štandardné role elektroizolačných gumových kobercov sa zvyčajne dodávajú v šírkach približne 1,0 až 1,2 m a v dĺžkach okolo 10 m. Zákazníci, ktorí vyhľadávajú elektroizolačný gumový koberec v roli 10 m, často plánujú rezanie priamo na mieste tak, aby koberec presne zodpovedal šírke rozvádzača alebo hĺbke stojacej zóny. Podporujeme dodávky štandardných rolí aj rezanie na mieru, aby montážnici minimalizovali odpad a dosiahli čisté a profesionálne usporiadanie.
V mnohých projektoch zákazníci požadujú elektroizolačný koberec na mieru pre zložité pôdorysy alebo pochôdzne trasy, ktoré spájajú viacero rozvádzačov. V takýchto prípadoch pomáhame určiť požadovanú šírku elektroizolačného koberca pre línie rozvádzačov, odporúčame najvhodnejšiu orientáciu rolí a navrhujeme, kde doplniť podlahové značenie alebo zábrany na jasné vymedzenie bezpečných zón.
Kde sa elektroizolačné koberce používajú: typické aplikácie a riziká
Elektroizolačné koberce sa nachádzajú takmer v každom odvetví, kde sa elektrická energia vyrába, prenáša, distribuuje alebo používa vo väčšom rozsahu. V elektrárňach, priemyselných závodoch, železničnej a metro infraštruktúre, u distribučných spoločností, v obnoviteľných zdrojoch energie, ako aj v námorných a offshore prevádzkach, elektroizolačné koberce definujú bezpečné stojace zóny okolo rozvádzačov a transformátorov. Pomáhajú znižovať riziká, ako je oblúkový výboj, dotyk živých častí alebo krokové napätie na vodivých podlahách.
Typické stojace zóny zahŕňajú priestory pred a za rozvádzačmi, transformátorové miestnosti, ovládacie panely, skúšobné pracoviská a vysokonapäťové miestnosti. Elektroizolačné koberce pre rozvodne sa často inštalujú v úzkych chodbách medzi panelmi, zatiaľ čo elektroizolačné koberce pre transformátorové miestnosti môžu pokrývať väčšie plochy, kde sa pohybuje viacero pracovníkov. Vo všetkých týchto prípadoch elektroizolačné podlahové koberce pre rozvádzače podporujú bezpečné pracovné postupy, no musia byť vždy súčasťou širšieho bezpečnostného konceptu.
Prostredie, riziká a úloha elektroizolačného koberca
|
Prostredie
|
Typické riziká
|
Úloha elektroizolačného koberca
|
|
Elektrárne a rozvodne
|
Vysoké poruchové prúdy, oblúkový výboj, krokové napätie
|
Vymedzuje bezpečné zóny, znižuje riziko úrazu
|
|
Priemyselné závody
|
Vodivý prach, oleje, intenzívna prevádzka
|
Poskytuje nevodivý, protišmykový povrch
|
|
Komerčné budovy
|
Chyby pri údržbe, nečakané poruchy
|
Zvyšuje bezpečnosť v NN rozvodniach
|
|
Dátové centrá
|
Kritické IT záťaže, UPS a generátorové rozvádzače
|
Podporuje bezpečné zásahy v núdzových situáciách
|
Priemyselné a energetické aplikácie
V energetike, ťažkom priemysle, ropnom a plynárenskom sektore, baníctve a výrobe sú poruchové úrovne aj environmentálne zaťaženia zvyčajne vysoké. V takýchto podmienkach musí priemyselný elektroizolačný koberec pre továrne a rozvodne odolávať mechanickému opotrebovaniu, občasnej kontaminácii a intenzívnej prevádzke obsluhy a údržby. Mnohé z týchto prevádzok majú aj prísne interné normy, ktoré idú nad rámec zákonných požiadaviek.
Pre tieto náročné podmienky poskytujeme robustné, certifikované elektroizolačné koberce pre rozvodne, ktoré boli testované na mechanickú odolnosť proti prepichnutiu, protišmykové vlastnosti a dielektrickú pevnosť podľa IEC 61111:2009. Energetické spoločnosti a priemyselné prevádzky oceňujú, že naše koberce zapadajú do ich existujúcich špecifikácií, auditov a režimov periodického testovania, a preto ich vnímajú ako schválené elektroizolačné koberce pre energetiku, nie ako bežné podlahové krytiny.
Komerčné budovy a menšie prevádzky
V komerčných budovách, nemocniciach, dátových centrách a administratívnych komplexoch nemusia elektrické miestnosti pôsobiť dramaticky, no z hľadiska bezpečnosti zostávajú kritickými priestormi. Jediný hlavný rozvádzač alebo UPS miestnosť môže predstavovať významné riziko počas údržby alebo hľadania porúch. Elektroizolačný koberec pre elektrickú miestnosť v budove má preto zmysel aj pri nižších napäťových úrovniach.
Často spolupracujeme so správcami budov, ktorí hľadajú jednoduché a spoľahlivé elektroizolačné koberce pre dátové centrá alebo kancelárske budovy. Vedia, že elektroizolačný gumový koberec pre údržbu znižuje riziko počas zásahov, podporuje súlad s predpismi a je viditeľným signálom, že elektrické priestory sú brané vážne. Pre týchto zákazníkov sa zameriavame na praktické aspekty, ako je jednoduché čistenie, estetické usporiadanie a jasné označenie stojacich zón.
Ako vybrať správny elektroizolačný koberec pre vašu inštaláciu
Výber elektroizolačného koberca nemusí byť zložitý. Jednoduchý postup krok za krokom pomáha zabezpečiť, že bude zvolená správna trieda, hrúbka a povrchová úprava. Mnohí zákazníci, ktorí vyhľadávajú informácie o tom, ako vybrať elektroizolačný koberec alebo akú triedu elektroizolačného koberca potrebujem, potrebujú najmä jasný a zdokumentovateľný postup, ktorý môžu zahrnúť do hodnotenia rizík.
Zvyčajne odporúčame nasledovný postup:
- najprv určiť maximálne systémové napätie v každej oblasti,
- následne definovať pracovné postupy a to, či sa vykonáva práca pod napätím alebo iba spínanie a údržba,
- vybrať triedu elektroizolačného koberca podľa IEC 61111:2009, ktorá zodpovedá alebo prevyšuje toto napätie,
- zvoliť hrúbku, povrchovú úpravu a farbu podľa mechanických a ergonomických požiadaviek,
- naplánovať rozloženie, rezanie a postupy údržby.
Cena by nikdy nemala viesť k zníženiu triedy elektroizolačného koberca, pretože následky úrazu môžu ľahko prevýšiť úsporu dosiahnutú použitím tenšieho alebo nižšie hodnoteného výrobku.
Zosúladenie triedy elektroizolačného koberca s napätím systému
V praxi možno pre mnohé nízkonapäťové rozvádzače do 1 kV použiť elektroizolačný koberec triedy 0, pokiaľ to povoľujú miestne predpisy. Napríklad elektroizolačný koberec pre rozvádzače 11 kV si zvyčajne vyžaduje vyššiu triedu, ako je trieda 3. V niektorých prípadoch môže byť vhodný elektroizolačný koberec triedy 3 pre 26 kV alebo trieda 4 pre ešte vyššie napätia. Vždy zdôrazňujeme, že orientačné odporúčania musia byť overené podľa normy, národných predpisov a interných pravidiel spoločnosti.
Projektanti a bezpečnostní manažéri by mali svoje rozhodnutia dokumentovať, aby audítori videli, že napäťové zaradenie elektroizolačného koberca bolo zvolené správne. Pri zložitejších projektoch odporúčame zapojiť technickú podporu už v počiatočnej fáze. Spoločne je možné prejsť jednopólové schémy, špecifikovať triedy pre jednotlivé polia a zabezpečiť, že výsledné riešenie bude vyhovovať elektricky aj mechanicky.
Vyváženie odolnosti, komfortu a rozpočtu
Po určení správnej triedy je ďalším krokom vyváženie odolnosti, komfortu a rozpočtu. Hrubšie a ťažšie elektroizolačné koberce sú robustnejšie v oblastiach s intenzívnou prevádzkou, no ich manipulácia a inštalácia môžu byť náročnejšie. Tenšie varianty sa ľahšie inštalujú, no vyžadujú opatrnejší prístup k mechanickej ochrane. Vo všetkých prípadoch platí, že kvalitný a odolný elektroizolačný koberec pre vysoké zaťaženie zvyčajne znižuje celkové náklady počas životnosti, pretože sa vyhne častej výmene.
Keď sa zákazníci pýtajú na životnosť elektroizolačných kobercov alebo na najlepší elektroizolačný koberec pre priemyselné použitie, zdôrazňujeme, že náklady na odstávky alebo úrazy výrazne prevyšujú cenu samotného výrobku. Investícia do certifikovaných výrobkov s overenými mechanickými a dielektrickými vlastnosťami chráni nielen ľudí, ale aj prevádzku a reputáciu spoločnosti.
Certifikované elektroizolačné koberce BOGUMA: bezpečnosť a spoľahlivosť
Spoločnosť BOGUMA je špecializovaný európsky výrobca gumových podlahových krytín, gumových dosiek a elektroizolačných výrobkov. Už mnoho rokov sa zameriavame na elektroizolačné koberce BOGUMA podľa normy IEC 61111:2009 a na súvisiace bezpečnostné produkty. Naše elektroizolačné koberce sú testované a certifikované v triedach 0, 2, 3 a 4, s jasne definovanými pracovnými, skúšobnými a odolnostnými napätiami, ktoré sú zdokumentované v certifikátoch a technických listoch.
Spolupracujeme s globálnymi zákazníkmi z oblasti energetiky, ťažkého priemyslu, dopravy, dátových centier a verejnej infraštruktúry. Spoliehajú sa na nás v oblasti konzistentnej kvality, spoľahlivých dodávok a technickej podpory počas návrhu aj inštalácie. Pre bezpečnostných manažérov, ktorí hľadajú certifikovaného výrobcu elektroizolačných kobercov v Európe, je výhodou spolupráca priamo s výrobcom, ktorý kontroluje celý proces – od receptúry a vulkanizácie až po označovanie a testovanie.
Prehľad sortimentu bez toho, aby sa zmenil na katalóg
Náš sortiment zahŕňa viacero tried, povrchových úprav a farebných variantov, aby zodpovedal rôznym aplikáciám. Ponúkame napríklad jemne drážkované elektroizolačné koberce v sivej, tmavosivej, čiernej alebo žltej farbe, hladké a koberce s textilným odtlačkom pre náročné podmienky, ako aj rôzne hrúbky v súlade s triedami IEC. Zákazníci si tak môžu vybrať elektroizolačný koberec pre vnútorné NN rozvodne, strednonapäťové rozvodne alebo vysokonapäťové transformátorové polia bez toho, aby sa stratili v zložitých kódoch.
Namiesto dlhého zoznamu referencií zdôrazňujeme spoločné výhody celého sortimentu: trvalú označovaciu pásku, kontrolovanú hrúbku, stabilné elektrické vlastnosti a kompletnú dokumentačnú podporu. Typickými príkladmi sú elektroizolačné koberce triedy 0, 2, 3 a 4, ako napríklad typ DEK4 pre vysokonapäťové aplikácie, ktoré kombinujú overené elektrické vlastnosti s povrchom vhodným na intenzívne používanie.
Prečo si bezpečnostní manažéri vyberajú elektroizolačné koberce BOGUMA
Bezpečnostní manažéri nám často hovoria, že si naše elektroizolačné koberce vyberajú pre bezpečnosť, súlad s predpismi a dlhodobú spoluprácu. Nepotrebujú len dodávku gumových rolí, ale spoľahlivú podporu dodávateľa elektroizolačných kobercov. Pomáhame im integrovať koberce do bezpečnostných postupov, školiacich materiálov a kontrolných zoznamov a poskytujeme dokumentáciu, ktorá uľahčuje externé audity.
Ďalším dôvodom je komunikácia. Keď zákazníci kladú technické otázky, žiadajú skúšobné protokoly alebo potrebujú zosúladiť dodávky s plánovanými odstávkami, môžu hovoriť priamo s odborníkmi, ktorí rozumejú norme IEC 61111:2009 a elektrickej bezpečnosti. To časom vytvára dôveru, že na pracoviskách používajú spoľahlivé elektroizolačné koberce pre bezpečnostných manažérov a ich tímy, nie len bežné gumové podlahy s nejasnými vlastnosťami.
Inštalácia a údržba elektroizolačných kobercov
Ani ten najkvalitnejší elektroizolačný koberec nebude plniť svoju funkciu, ak nie je správne nainštalovaný a udržiavaný. Preto všetkým zákazníkom poskytujeme jasné pokyny na inštaláciu a údržbu elektroizolačných kobercov. Po doručení by mali byť koberce opatrne vybalené, bez použitia ostrých nástrojov, ktoré by mohli poškodiť povrch. Role by mali byť skladované na suchom mieste, mimo priameho slnečného žiarenia, olejov a agresívnych chemikálií.
Pred položením je potrebné skontrolovať podklad – musí byť suchý, čistý a rovný. Podľa požiadaviek normy IEC 61111:2009 a osvedčených postupov musí byť podklad suchý a bez nečistôt, aby koberec dobre priliehal a nezadržiaval vlhkosť. Pravidelné čistenie a periodické skúšky sú nevyhnutné na zachovanie dielektrických vlastností počas celej životnosti výrobku. Mnohí zákazníci sa pri nastavovaní intervalov čistenia a údržby spoliehajú na naše odporúčania.
Príprava podkladu a umiestnenie kobercov
Správna príprava podkladu je prvým krokom. Podlaha musí byť zbavená prachu, olejov, mastnoty a kovových triesok a musí byť úplne suchá. Všetky ostré hrany alebo výčnelky, ktoré by mohli poškodiť elektroizolačný koberec, musia byť odstránené. Keď sa zákazníci pýtajú, ako položiť elektroizolačný koberec pred rozvádzač, odporúčame myslieť na bezpečnú stojacu zónu, nie len na presnú šírku rozvádzača.
Koberec by mal presahovať bežnú stojacu polohu do všetkých smerov, aby umožňoval bezpečný pohyb vrátane otvárania dverí a prístupu k ovládacím prvkom. V rušných oblastiach je možné použiť upevňovacie lišty alebo držiaky, ktoré zabránia posunu a zvlneniu. Ak sa spája viacero kobercov, musia byť uložené tak, aby nevznikalo riziko zakopnutia. V mnohých prípadoch sa okolo kobercov dopĺňa aj podlahové značenie, ktoré vizuálne zvýrazňuje bezpečnú zónu.
Kontroly, skúšky a intervaly výmeny
Pravidelné kontroly sú nevyhnutné pre dlhodobé bezpečné používanie. Jednoduchý kontrolný zoznam elektroizolačného koberca môže zahŕňať kontrolu prasklín, rezov, popálenín, napučania, znečistenia, poškodenia povrchu a čitateľnosti označenia. Ak sa zistia vážne nedostatky, koberec musí byť okamžite vyradený z prevádzky. Zákazníci sa často pýtajú, ako často testovať elektroizolačné koberce; bežnou praxou je minimálne raz ročne alebo podľa interných pravidiel spoločnosti.
Pri opakovaných skúškach kvalifikovaný technik overuje dielektrické vlastnosti podľa príslušnej triedy. Poskytujeme pokyny na používanie a údržbu, ktoré pomáhajú zákazníkom určiť, kedy elektroizolačný koberec vymeniť. Vo všeobecnosti platí, že každý koberec s nečitateľným označením, s hlbokým mechanickým poškodením alebo po neúspešnej dielektrickej skúške musí byť bezodkladne vymenený.
Najčastejšie chyby pri používaní elektroizolačných kobercov a ako sa im vyhnúť
Aj skúsené organizácie sa pri nákupe a používaní elektroizolačných kobercov niekedy dopúšťajú chýb. Najčastejšie ide o výber nesprávnej triedy pre dané napätie, používanie opotrebovaných alebo poškodených kobercov, zakrývanie kobercov neizolačnými krytinami, nesprávne čistenie a nedostatočné školenie pracovníkov. Tieto chyby môžu znížiť alebo úplne odstrániť ochranný účinok koberca.
Dôsledky môžu byť vážne: úraz elektrickým prúdom, nesúlad s normami, problémy s poisťovňami a nákladné odstávky prevádzky. Preto bezpečnostní odborníci často vyhľadávajú informácie o najčastejších chybách pri používaní elektroizolačných kobercov a o bezpečnostných tipoch. Niekoľko jednoduchých pravidiel pomáha predchádzať väčšine problémov:
- nikdy nepoužívajte nižšiu triedu, než vyžaduje najvyššie napätie,
- pravidelne kontrolujte koberce a poškodené kusy okamžite vyraďte,
- nezakrývajte elektroizolačné koberce necertifikovanými krytinami,
- školte pracovníkov, kde majú stáť a ako koberce pred použitím skontrolovať,
- jasne dokumentujte intervaly skúšok a výmeny.
Školenie pracovníkov na správne používanie elektroizolačných kobercov
Žiadne bezpečnostné opatrenie nie je kompletné bez školenia. Pracovníci musia rozumieť tomu, že elektroizolačné koberce nie sú bežnou podlahovou krytinou, ale súčasťou elektrickej ochrany. Školenie by malo vysvetľovať, kde sú koberce nainštalované, kde majú pracovníci stáť pri spínaní alebo údržbe a aká obuv je kompatibilná. Mnohí zákazníci zahŕňajú školenie o elektroizolačných kobercoch do všeobecných kurzov elektrickej bezpečnosti.
Jednoduché vizuálne pomôcky, ako sú podlahové značenia a informačné tabuľky, pomáhajú upevniť správne návyky. Pracovné postupy by mali jasne uvádzať, že pri práci v blízkosti živých častí musia pracovníci vždy stáť na elektroizolačnom koberci a akékoľvek poškodenie okamžite hlásiť. Integráciou používania elektroizolačných kobercov do každodennej rutiny sa zabezpečí, že koberce nebudú vnímané ako „nábytok“, ale ako kritické bezpečnostné vybavenie.
Elektroizolačný koberec ako súčasť komplexného konceptu elektrickej bezpečnosti
Elektroizolačný koberec nikdy nemá byť vnímaný izolovane. Je jedným z prvkov komplexného bezpečnostného konceptu, ktorý zahŕňa izolačné prikrývky, zábrany, osobné ochranné prostriedky, náradie, postupy lockout/tagout a formálne hodnotenie rizík. Spoločne tieto opatrenia znižujú pravdepodobnosť aj závažnosť úrazov v elektrických miestnostiach a rozvodniach.
Výber jedného spoľahlivého výrobcu elektroizolačných kobercov a súvisiacich produktov zjednodušuje dodržiavanie predpisov a dokumentáciu. Keď zákazníci spolupracujú s nami, vedia, že všetky koberce na ich pracoviskách spĺňajú rovnakú normu, majú porovnateľné označenie a sú podložené rovnakými certifikátmi. To uľahčuje revíziu existujúcich inštalácií a identifikáciu miest, kde modernizácia certifikovaných elektroizolačných kobercov môže rýchlo zvýšiť bezpečnosť.
Kroky na zlepšenie bezpečnosti podláh v elektrotechnike
Často pomáhame zákazníkom vytvoriť postupný plán na zlepšenie bezpečnosti podláh v elektrických priestoroch. Prvým krokom je audit existujúcich podláh okolo rozvádzačov, transformátorových miestností a vysokonapäťových zariadení. Zahŕňa to zoznam všetkých rozvádzačov a polí, určenie napätí a pracovných postupov a kontrolu, či sú elektroizolačné koberce prítomné a v dobrom stave. Mnohé organizácie zistia, že niektoré kritické miesta nemajú žiadne koberce alebo že existujúce koberce sú staré a necertifikované.
Ďalším krokom je definovanie napäťových úrovní, intenzity prevádzky a environmentálnych podmienok pre každú oblasť. Na tomto základe navrhujeme jednotný koncept elektroizolačných kobercov pre všetky pracoviská: ktorú triedu použiť, kde koberce umiestniť, aké povrchové úpravy a farby zvoliť a ako organizovať kontroly a skúšky. Štandardizáciou elektroizolačných kobercov naprieč prevádzkami získajú zákazníci lepšiu kontrolu nad rizikami, jasnejšie postupy a bezpečnejšie pracovné prostredie pre všetkých, ktorí pracujú v blízkosti zariadení pod napätím.
FAQ – Často kladené otázky
Čo je elektroizolačný koberec pre elektrickú bezpečnosť?
Elektroizolačný koberec pre elektrickú bezpečnosť je špeciálne navrhnutá gumová podlahová krytina, ktorá vytvára nevodivú stojacu zónu pred zariadeniami pod napätím. Znižuje riziko, že elektrický prúd prejde telom pracovníka do zeme v prípade poruchy alebo chyby. Na rozdiel od bežných gumových podložiek je testovaný a certifikovaný podľa noriem, ako je IEC 61111:2009, a je jasne označený triedou a výrobcom. V praxi sa inštaluje pred rozvádzače, ovládacie panely, transformátory a skúšobné pracoviská ako súčasť bezpečných pracovných postupov.
Akú triedu elektroizolačného koberca potrebujem pre rozvádzač?
Správna trieda elektroizolačného koberca závisí od maximálneho systémového napätia rozvádzača a od miestnych predpisov. Vždy je potrebné zvoliť triedu, ktorej pracovné napätie je rovnaké alebo vyššie než najvyššie napätie v systéme. Pre mnohé nízkonapäťové rozvádzače do približne 1 kV sa používa trieda 0, avšak vždy je potrebné overiť to podľa platných pravidiel. Pre stredné a vysoké napätia sa zvyčajne vyžadujú vyššie triedy, ako 2, 3 alebo 4.
Aký je rozdiel medzi elektroizolačným kobercom a bežnou gumovou podložkou?
Hoci môžu vyzerať podobne, ich účel a skúšky sú zásadne odlišné. Elektroizolačný koberec je navrhnutý špeciálne na ochranu pred úrazom elektrickým prúdom a je testovaný podľa normy IEC 61111:2009 na dielektrickú pevnosť a ďalšie parametre. Bežné gumové podložky sú určené najmä na protišmykové vlastnosti alebo komfort a nemusia poskytovať spoľahlivú elektrickú izoláciu. Nikdy by nemali byť považované za náhradu certifikovaného elektroizolačného koberca.
Aká má byť hrúbka elektroizolačného koberca?
Hrúbka elektroizolačného koberca je daná najmä jeho triedou a konštrukciou výrobcu. Nemala by sa vyberať len podľa komfortu, ale podľa certifikovaného výrobku. Hrubšie koberce môžu byť mechanicky odolnejšie, tenšie sa ľahšie inštalujú, no elektrickú ochranu vždy zabezpečuje celý certifikovaný výrobok, nie samotná hrúbka.
Ako často treba elektroizolačné koberce testovať a vymieňať?
Elektroizolačné koberce by mali byť pravidelne vizuálne kontrolované a elektricky testované v intervaloch stanovených normami alebo internými pravidlami. Častou praxou je ročné testovanie kvalifikovaným technikom. Koberce, ktoré nevyhovujú skúškam alebo sú výrazne poškodené, musia byť okamžite vymenené.
Môžu sa elektroizolačné koberce používať aj vonku?
Niektoré elektroizolačné koberce môžu byť použité aj vo vonkajších rozvodniach, ale vždy závisí od konštrukcie výrobku a pokynov výrobcu. Vonkajšie prostredie kladie vyššie nároky na materiál, kontrolu a údržbu. Vždy je potrebné overiť vhodnosť konkrétneho výrobku.
Čo znamená označenie IEC 61111:2009 na elektroizolačnom koberci?
Označenie IEC 61111:2009 znamená, že elektroizolačný koberec bol navrhnutý a testovaný podľa tejto medzinárodnej normy. Norma definuje triedy 0 až 4 s presne stanovenými pracovnými a skúšobnými napätiami, ako aj mechanické a starnúce skúšky. Takéto označenie je dôkazom, že výrobok spĺňa uznávané bezpečnostné požiadavky.
Záver
Elektroizolačný koberec je kľúčovým prvkom elektrickej bezpečnosti v priemyselných, energetických aj komerčných prevádzkach. Ak je správne zvolený, nainštalovaný a udržiavaný, výrazne znižuje riziko úrazu elektrickým prúdom a pomáha vytvárať bezpečné pracovné prostredie v blízkosti zariadení pod napätím.
